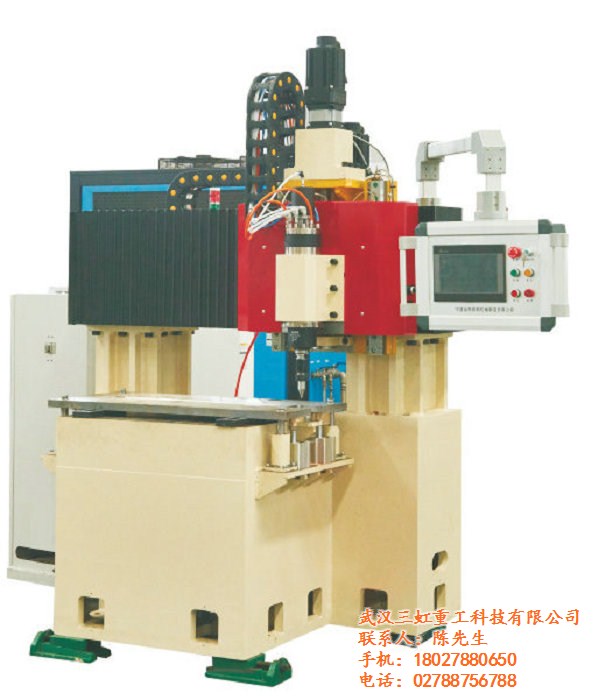

摩擦焊——相位摩擦焊

    相位摩擦焊用于六方鋼、八方鋼、汽車操縱桿等相對位置有要求的工件的焊接，要求工件焊后菱邊對齊、方向?qū)φ蛳辔粷M足要求。實際應用的主要有三種類型：機械同步相位摩擦焊、插銷配合摩擦焊和徑向摩擦焊。

    1.機械同步相位摩擦焊

    其主要過程為：焊接之前壓緊校正凸輪→夾緊工件→調整兩工件相位→對靜止主軸制動→松開校正凸輪→焊接開始→……→摩擦結束時，斷電并對驅動主軸制動→在主軸接近停止轉動前，松開制動器，這時主軸有局部回轉的能力→立即壓緊校正凸輪，工件間的相位得到保證→頂鍛。

    2.插銷配合摩擦焊

    插銷配合摩擦焊，其相位確定機構由插銷、插銷孔和控制系統組成。插銷位于尾座主軸上，尾座主軸可自由轉動，摩擦加熱過程中，制動器將其固定。加熱過程終結時，制動主軸，當計算機檢測到主軸進入后一轉時，給出信號，使插銷進入插銷孔，與此同時，松開尾座主軸制動器，使尾座主軸能與主軸一起轉動。這樣，即可保證相位，又可防止插銷進入插銷孔時引起沖擊。

    3.同步驅動摩擦焊

    為了保證軸管兩端旋轉軛間的相位關系，兩主軸通過齒輪、同步桿和花鍵作同步旋轉，在整個焊接過程中兩旋轉軛的相位關系一直不變。
